臥式插件輕觸開關
KAN0637

產品型號:KAN0637
產品規格:6×6×L/L=3.15mm-19.85mm
產品力度:100gf/160gf/260gf
產品壽命:10萬次/20萬次/50萬次/100萬次

基本參數/PARAMETER

工作溫度-20℃to+70℃
額定電流50mA.12V DC
絕緣電阻100MΩ min.100V DC
介電強度250V AC for 1 min
接觸電阻100 max
開關行程0.25±0.1mm
高  度3.15mm-19.85mm
按  力100gf/160gf/260gf

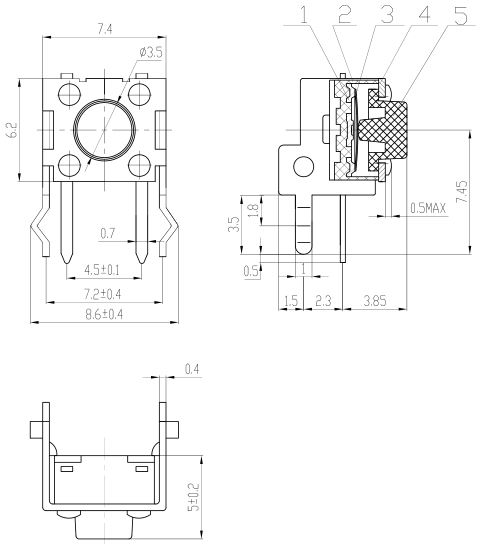

外形圖/SPECIFICATIONS

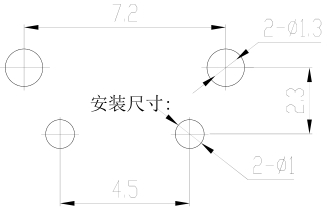

安裝孔尺寸圖/MOUNTING HOLE DIMENSIONS



電路圖/SCHEMATIC

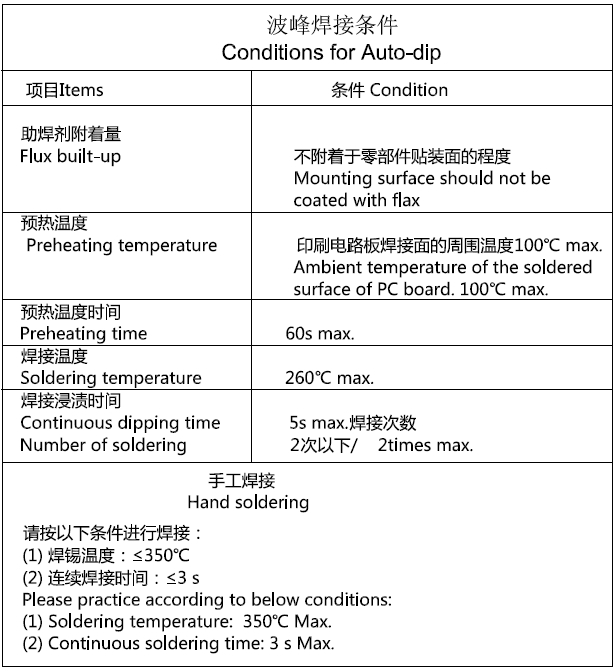

焊接條件/WELDING CONDITIONS


注意事項/PRECAUTIONS

直插式輕觸開關系列使用注意事項:

1. 考慮清洗觸摸開關時,請協商。

2. 請不要從觸摸開關上面浸入助焊劑。

3. 請不要事前在開關端子及印刷電路板的零部件貼裝面上涂助焊劑。

4. 進行第2次焊接時,應在開關回復到常溫之后進行。

5. 請使用比重為0.81以上的助焊劑。
